Implementación y Mantenimiento de Sistemas de Tierras Físicas y Pararrayos
Diseño e Ingeniería del Sistema
En WIXFITEL diseñamos e implementamos sistemas de tierras físicas y protección contra descargas atmosféricas (pararrayos), cumpliendo con las normas nacionales e internacionales aplicables (NOM, IEEE, NFPA, IEC).
Nuestro objetivo es garantizar la seguridad eléctrica, la integridad de los equipos electrónicos y la protección del personal.
- Análisis del sitio: evaluación del tipo de suelo, resistividad eléctrica, condiciones ambientales y ubicación de equipos críticos.
- Diseño personalizado: elaboración de planos eléctricos, distribución de electrodos y mallas de tierra adaptadas a las condiciones específicas del terreno y de la instalación.
- Selección de materiales: uso de varillas de cobre, conductores de alta conductividad y compuestos mejoradores de tierra (CMT) para lograr la resistencia eléctrica requerida.
- Integración de sistemas: coordinación del sistema de tierras con protecciones eléctricas, tableros, UPS, pararrayos y estructuras metálicas.
Instalación de Tierras Físicas
- Colocación de electrodos: instalación de varillas de cobre o acero cobreado con conexiones termofusionadas tipo Cadweld.
- Tendido de conductores: conexión desde los equipos o tableros hacia el sistema de puesta a tierra mediante cable de cobre desnudo o aislado.

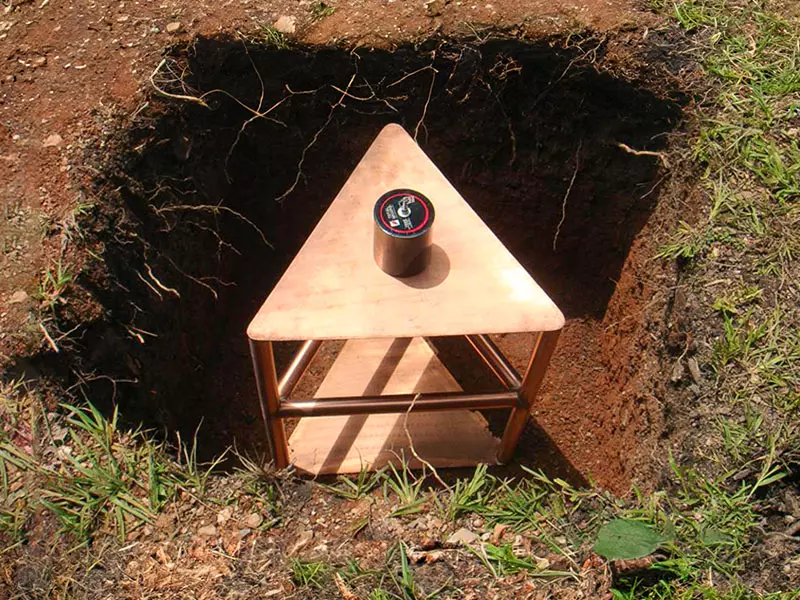

- Pozos de puesta a tierra: construcción con materiales conductivos y mejoradores del nivel de resistencia (bentonita, gel conductor o sales minerales).
- Medición y certificación: comprobación de resistencia óhmica mediante medidores de tierra tipo Megger, garantizando valores dentro de norma (<10 Ω).
- Rotulación y documentación: etiquetado y planos de cada punto de conexión para facilitar futuras inspecciones o mantenimientos.
Instalación de Pararrayos
- Diseño de sistema de protección: definición de zonas de cobertura y niveles de protección de acuerdo con la estructura (Nivel I a IV según IEC 62305).

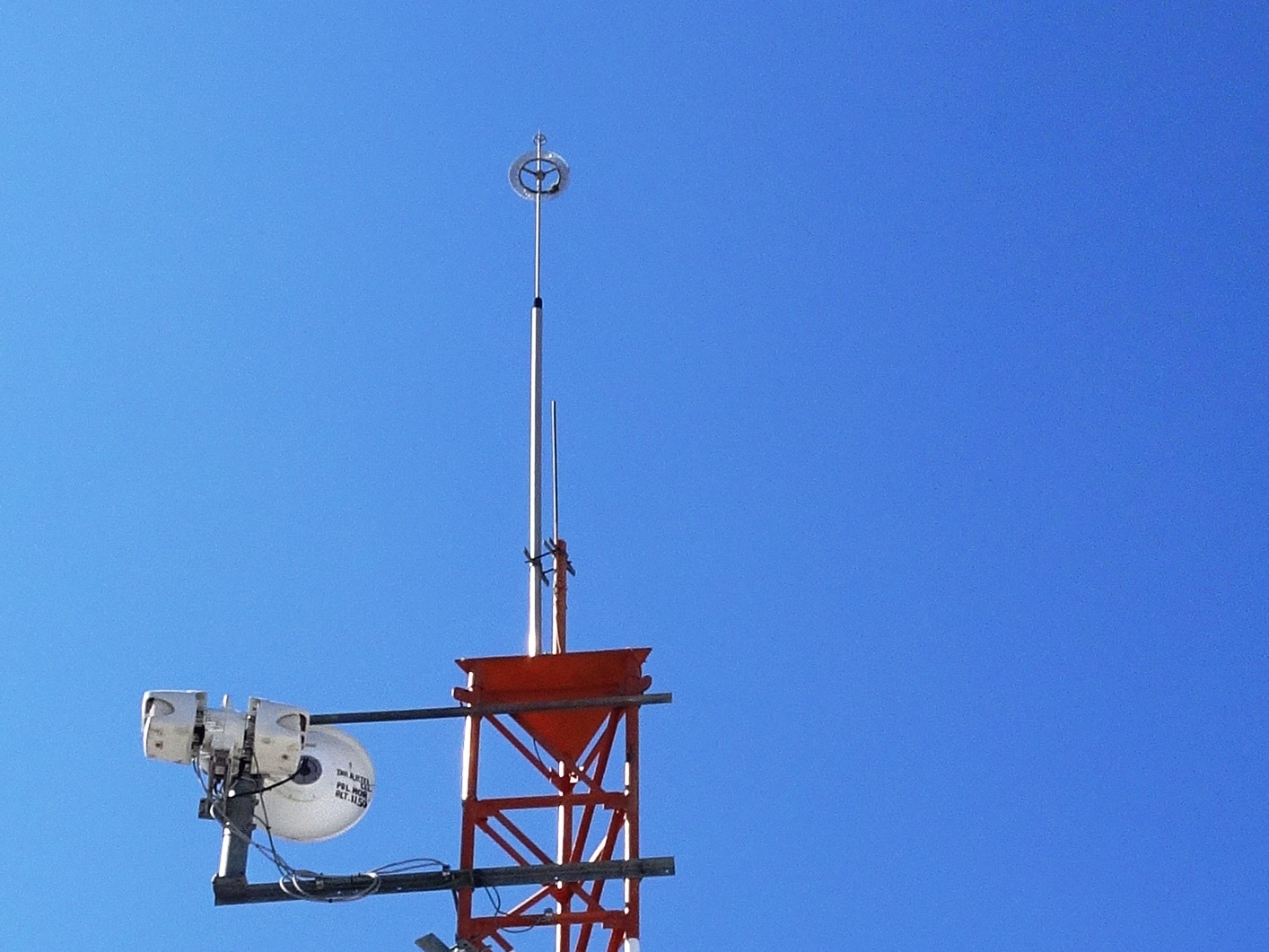

- Instalación de terminales captadoras: montaje de puntas Franklin, mástiles o pararrayos con dispositivo de cebado (PDC) en puntos estratégicos.
- Bajantes de conducción: tendido de cables de bajada con trayectorias seguras, minimizando interferencias con otras instalaciones eléctricas.
- Conexión al sistema de tierras: integración total con la red de puesta a tierra para una descarga controlada de la energía atmosférica.
- Pruebas finales: verificación de continuidad eléctrica y resistencia de las conexiones mediante instrumentación certificada.
Mantenimiento y Verificación
- Mantenimiento preventivo: revisión semestral o anual del estado físico de varillas, conexiones y terminales; limpieza de pozos y ajuste de uniones.
- Medición periódica de resistencia: registro de valores para detectar variaciones por corrosión o cambios en la humedad del terreno.
- Mantenimiento correctivo: sustitución de componentes deteriorados, reparación de empalmes y reacondicionamiento de pozos.
- Certificación de cumplimiento: entrega de reportes con resultados de medición, valores registrados y planos actualizados del sistema.
Beneficios de un Sistema Certificado
- Protección total de equipos electrónicos y telecomunicaciones.
- Disminución de riesgos de incendio o daños por descargas eléctricas.
- Cumplimiento con normativas nacionales e internacionales.
- Mayor vida útil de los equipos y continuidad operativa en entornos industriales, corporativos y residenciales.
